Diaphragme microscope : contraste, luminosité et réglage

Le diaphragme du microscope sert à doser la lumière qui traverse l’échantillon et à améliorer la qualité de l’image observée. Mal réglé, il donne une image trop sombre, trop blanche, peu contrastée ou difficile à mettre au point. Bien réglé, il aide à distinguer les contours, les détails fins et les structures transparentes sans se contenter d’augmenter la puissance de la lampe.

Pour un débutant, la difficulté vient souvent du fait que le diaphragme agit sur plusieurs paramètres à la fois : la luminosité, le contraste, la profondeur de champ et, dans certains cas, le pouvoir séparateur. L’objectif n’est donc pas de l’ouvrir au maximum, mais de trouver le bon compromis selon l’objectif utilisé et le type d’échantillon.

Table des matières

À quoi correspond le diaphragme sur un microscope ?

Le diaphragme est un dispositif optique qui limite ou élargit le passage de la lumière dans le microscope. Sur de nombreux modèles, il fonctionne comme un iris mécanique : de petites lamelles souples s’ouvrent ou se ferment pour modifier le diamètre du faisceau lumineux. Le réglage se fait généralement avec une molette, un levier ou une tirette placée sous la platine ou près du condenseur.

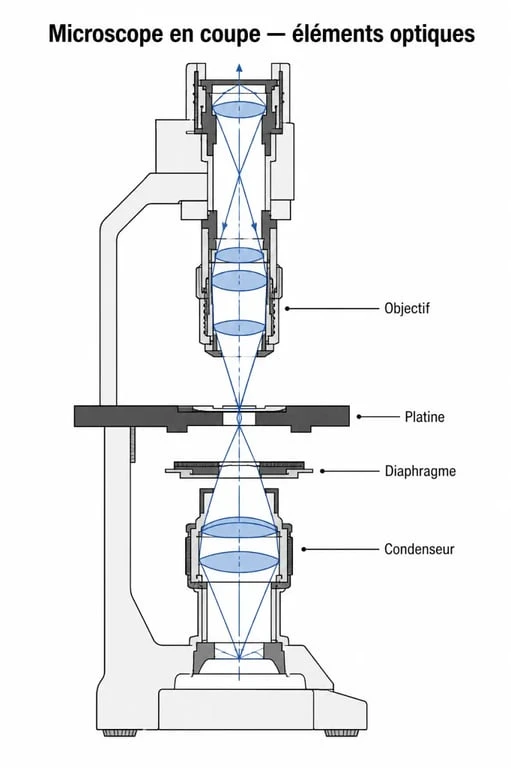

Schéma du diaphragme du microscope avec repérage du condenseur, de l’objectif et de la platine

Son rôle ne se limite pas à rendre l’image plus claire ou plus sombre. Une lumière trop abondante peut noyer les détails, surtout avec des préparations fines ou transparentes. À l’inverse, un diaphragme trop fermé augmente parfois le contraste, mais finit par assombrir l’image et peut dégrader la définition par diffraction.

Un réglage optique, pas un simple variateur de lampe

La lampe LED ou le miroir apporte la lumière, le diaphragme organise cette lumière. C’est une nuance importante. Augmenter l’éclairage peut rendre l’image plus brillante, mais ne corrige pas forcément un mauvais contraste. Le diaphragme agit sur la forme et l’angle du cône lumineux qui traverse la préparation avant d’entrer dans l’objectif.

En pratique, il faut penser le diaphragme comme un outil de précision. Il permet d’ajuster la quantité de lumière utile, de limiter la lumière parasite et d’obtenir une observation plus lisible. C’est particulièrement vrai lorsque l’échantillon est peu coloré, mince ou presque transparent.

Diaphragme de champ et diaphragme d’ouverture : les 2 rôles à distinguer

On parle souvent du diaphragme du microscope comme d’une seule pièce, mais il existe en réalité 2 fonctions principales : le diaphragme de champ et le diaphragme d’ouverture. Tous les microscopes scolaires ou d’entrée de gamme ne les présentent pas toujours sous forme de réglages séparés, mais la distinction aide à comprendre ce que l’on modifie.

Réglages du microscope pour une observation visuelle réussie — Découvrez comment régler correctement le diaphragme et le condenseur pour optimiser l’observation au microscope.

Type de diaphragme	Ce qu’il contrôle	Effet principal	Usage typique
Diaphragme de champ	Le diamètre de la zone éclairée	Réduit la lumière inutile autour du champ observé	Centrer et limiter l’éclairage à la zone utile
Diaphragme d’ouverture	La quantité et l’angle de lumière entrant dans l’objectif	Modifie contraste, luminosité, profondeur de champ et résolution	Adapter l’image à l’objectif et à l’échantillon

Le diaphragme de champ : éclairer seulement ce qui doit l’être

Le diaphragme de champ contrôle la taille de la zone éclairée dans le champ de vision. Lorsqu’il est bien réglé, il évite d’éclairer inutilement au-delà de la zone observée. Cela limite les reflets, la diffusion et les lumières parasites qui peuvent donner une impression de voile sur l’image.

Sur un microscope correctement équipé, il intervient dans le réglage de l’éclairage, notamment avec le condenseur. Son intérêt est moins visible pour un débutant que celui du diaphragme d’ouverture, mais il participe à une image plus propre et plus homogène.

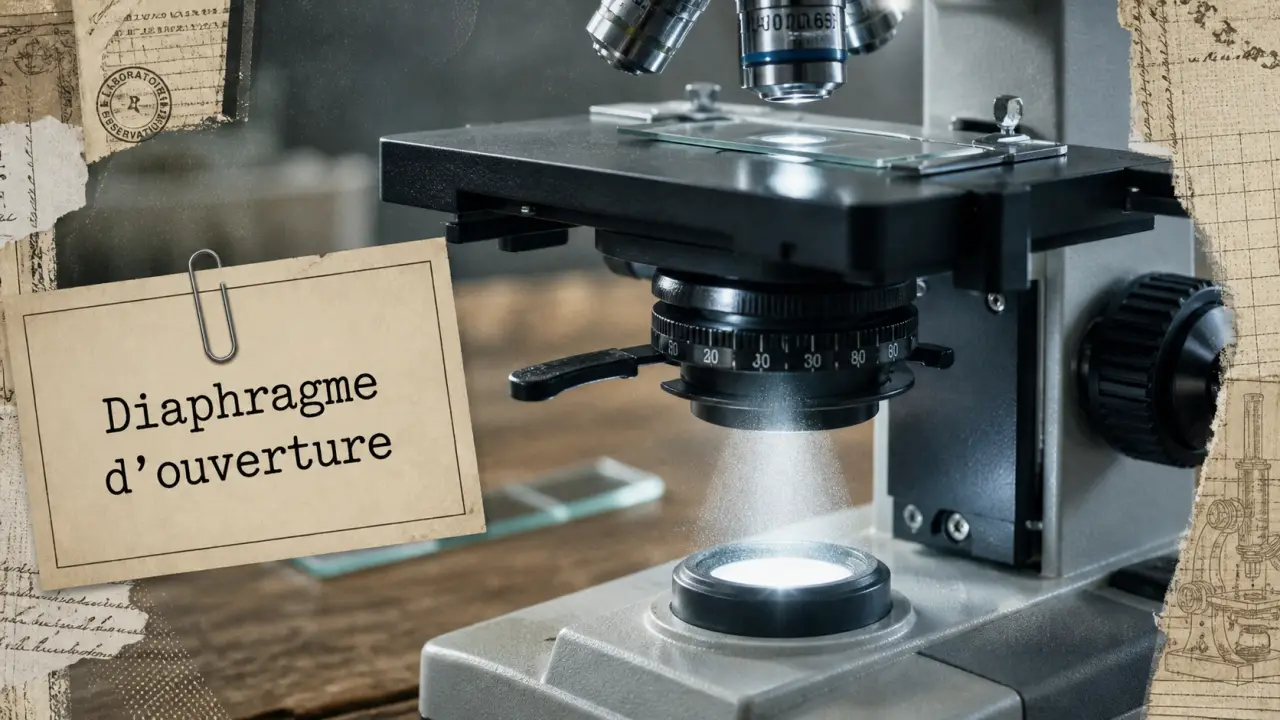

Le diaphragme d’ouverture : le réglage le plus sensible à l’observation

Le diaphragme d’ouverture est celui que l’on manipule le plus souvent pour corriger une image trop claire, trop sombre ou peu contrastée. Il est associé au condenseur et agit sur l’ouverture numérique utilisée par le système optique. Plus il est ouvert, plus la lumière est abondante et plus le pouvoir séparateur peut être favorable, à condition que le reste du microscope soit bien réglé.

Mais une ouverture maximale n’est pas toujours la meilleure solution. Pour de nombreuses observations, un repère courant consiste à régler l’ouverture du condenseur autour de 70 à 80 % de l’ouverture numérique de l’objectif. Cela permet de conserver une bonne définition tout en gagnant en contraste. Ce n’est pas une règle absolue, mais un excellent point de départ pour éviter les extrêmes.

Où se trouve le diaphragme et avec quels éléments travaille-t-il ?

Le diaphragme se situe généralement sous la platine, c’est-à-dire sous la lame observée. Sur de nombreux microscopes, il est intégré au condenseur ou placé juste en dessous. Selon les modèles, il peut prendre la forme d’un disque percé de plusieurs ouvertures, d’un iris réglable, d’une molette graduée ou d’une tirette.

Pour le repérer, partez de la lame : la lumière vient du bas, traverse le condenseur, passe par le diaphragme ou l’iris, puis traverse l’échantillon avant d’atteindre l’objectif et l’oculaire. Le diaphragme appartient donc à la chaîne d’éclairage, pas à la partie où l’œil regarde directement.

Le rôle central du condenseur

Le condenseur concentre la lumière vers la préparation. Le diaphragme d’ouverture travaille avec lui : si le condenseur est mal positionné, le réglage du diaphragme donnera des résultats décevants. Une image inégale, avec un centre lumineux et des bords plus sombres, peut venir autant d’un condenseur mal ajusté que d’un diaphragme mal ouvert.

Sur un microscope simple, il n’est pas toujours possible de régler finement le condenseur. Dans ce cas, le diaphragme reste utile, mais il faut procéder par petits ajustements visuels : observer, fermer légèrement, comparer, puis rouvrir si l’image devient trop sombre ou granuleuse.

Pourquoi refaire le réglage à chaque changement d’objectif ?

Chaque objectif reçoit la lumière différemment. Un objectif faible grossissement tolère souvent un diaphragme plus fermé, car il demande moins de lumière et offre déjà une profondeur de champ confortable. Un objectif fort grossissement exige davantage de lumière et devient plus sensible à la perte de résolution si le diaphragme est trop fermé.

C’est pourquoi le réglage doit être refait à chaque changement d’objectif. Passer d’un objectif faible à un objectif plus puissant sans toucher au diaphragme peut produire une image sombre, molle ou difficile à interpréter. Le bon réflexe consiste à refaire la mise au point, ajuster la lumière, puis affiner le diaphragme.

Effets concrets : lumière, contraste, profondeur de champ et détails

Le diaphragme agit comme un compromis permanent. Fermer augmente souvent le contraste et la profondeur de champ, mais réduit la luminosité. Ouvrir augmente la lumière et peut améliorer le pouvoir séparateur, mais rend parfois l’image plus plate, avec des contours moins visibles. Le bon réglage dépend donc de ce que vous cherchez à voir.

Réglage	Ce que vous voyez	Avantage	Limite
Diaphragme très ouvert	Image lumineuse, parfois blanchie	Utile aux forts grossissements	Contraste parfois faible
Diaphragme modérément fermé	Contours plus lisibles	Bon compromis contraste/netteté	Demande un ajustement fin
Diaphragme très fermé	Image sombre, détails accentués mais parfois déformés	Peut aider sur certains échantillons transparents	Perte de luminosité et risque de diffraction

Un détail utile consiste à observer non seulement la lumière, mais aussi les zones de transition : bord d’une cellule, contour d’une fibre, limite d’un cristal, grain d’un tissu végétal. Ce sont ces passages entre clair et sombre qui révèlent souvent la qualité du réglage. Comme en photographie, l’ombre n’est pas un défaut à éliminer systématiquement : elle donne du relief, sépare les plans et rend perceptibles des structures que la pleine lumière écrase. Chercher l’image la plus brillante conduit souvent à perdre les micro-contrastes ; chercher une image équilibrée permet de lire la préparation comme un relief optique, avec des nuances plutôt qu’une surface uniformément éclairée.

Régler le diaphragme du microscope pas à pas

Le réglage du diaphragme doit se faire progressivement, après avoir installé la lame et obtenu une première mise au point. Il est inutile de corriger le diaphragme si l’échantillon n’est pas encore net ou si la platine n’est pas correctement positionnée.

Placez la lame sur la platine et commencez avec l’objectif le plus faible.
Faites la mise au point avec une lumière modérée.
Ouvrez le diaphragme, puis fermez-le lentement en observant l’évolution du contraste.
Arrêtez-vous lorsque les détails deviennent plus lisibles sans que l’image perde trop de luminosité.
Changez d’objectif si nécessaire, refaites la mise au point, puis ajustez de nouveau le diaphragme.

Quand fermer le diaphragme ?

Fermez légèrement le diaphragme lorsque l’image paraît trop blanche, lorsque les contours disparaissent ou lorsque vous observez des structures transparentes. C’est souvent le cas avec des cellules peu colorées, des fragments végétaux très fins ou des organismes aquatiques translucides. La fermeture renforce alors les différences de densité optique.

Il faut toutefois éviter de fermer brutalement. Un diaphragme trop fermé donne une image sombre et peut créer une impression de netteté artificielle. Les contours semblent plus durs, mais les détails fins peuvent disparaître. Le bon réglage se trouve souvent juste avant que l’assombrissement ne devienne gênant.

Quand ouvrir davantage ?

Ouvrez le diaphragme lorsque vous passez à un objectif plus fort, lorsque l’image manque de lumière ou lorsque les détails fins semblent étouffés. Les forts grossissements ont besoin d’un faisceau lumineux plus large pour exploiter correctement les capacités de l’objectif.

Si l’image devient très lumineuse mais pauvre en relief, n’augmentez pas seulement l’intensité de la lampe. Revenez au diaphragme et cherchez un équilibre. Une bonne observation microscopique ne repose pas sur la lumière maximale, mais sur une lumière adaptée à l’objectif, au condenseur et à l’échantillon.

Les erreurs les plus fréquentes à éviter

La première erreur consiste à utiliser le diaphragme comme un simple bouton de luminosité. Si l’image est sombre, il faut aussi vérifier la lampe, le condenseur, l’objectif et la propreté de la lame. La deuxième erreur est de garder le même réglage pour tous les objectifs. La troisième est de fermer à fond pour “voir plus net” : cela augmente parfois le contraste, mais peut réduire la qualité réelle de l’image.

Un bon réflexe consiste à comparer deux positions proches plutôt qu’à chercher une position parfaite du premier coup. Ouvrez légèrement, observez les détails, fermez légèrement, comparez les contours, puis choisissez le réglage qui donne l’image la plus informative, pas forcément la plus lumineuse.
