Étuve de laboratoire : comment choisir la technologie adaptée à vos protocoles thermiques ?
L’étuve de laboratoire est un équipement fondamental dans les environnements de recherche, d’enseignement et de contrôle qualité. Bien plus qu’une simple enceinte chauffante, elle assure la répétabilité des protocoles thermiques grâce à une régulation fine et une homogénéité maîtrisée. Que ce soit pour le séchage de verrerie, la polymérisation de matériaux ou les essais de vieillissement accéléré, le choix de la technologie influence directement la fiabilité des résultats obtenus.
Fonctionnement et principes de base
Une étuve de laboratoire fonctionne sur le principe du transfert thermique au sein d’une enceinte isolée. La température, généralement comprise entre 30 °C et 300 °C, est pilotée par un régulateur électronique couplé à une sonde, souvent de type Pt100, garantissant une grande précision. La performance de l’appareil repose sur sa capacité à maintenir une consigne stable malgré les ouvertures de porte ou l’introduction d’échantillons humides.
La gestion de l’homogénéité thermique au sein de la chambre est le défi technique majeur. Une mauvaise répartition de la chaleur entraîne des écarts de température significatifs entre les zones proches des résistances et les parois, ce qui compromet la standardisation des échantillons. Pour pallier ce phénomène, les constructeurs utilisent des systèmes de ventilation ou des parois à inertie thermique optimisée, souvent conformes à la norme NF X 15-140, qui définit les méthodes de caractérisation sur neuf points de mesure.

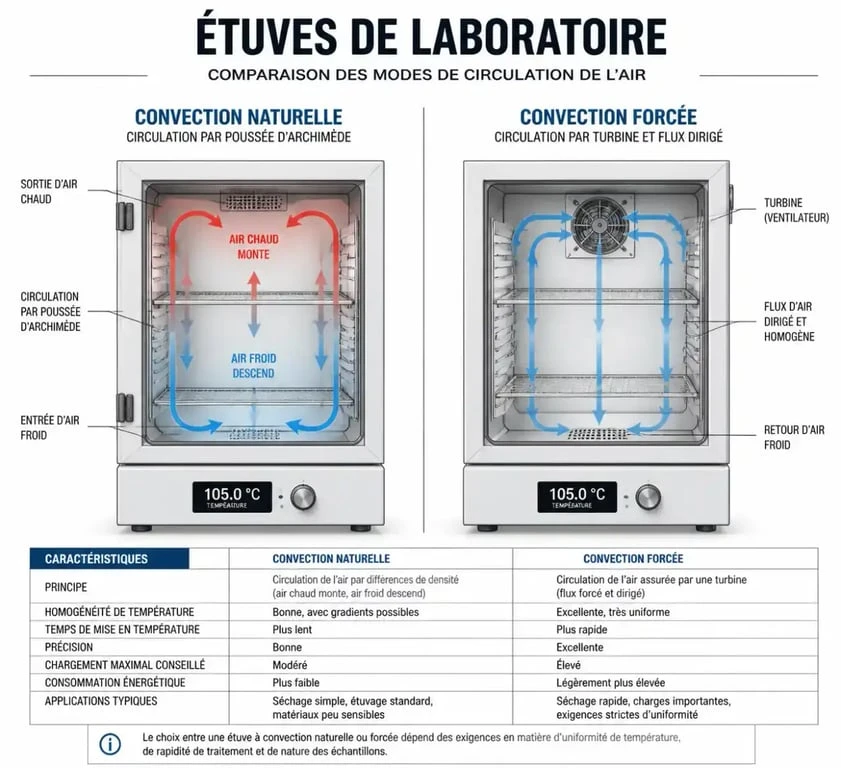

Convection naturelle ou forcée : quelle technologie choisir ?
Le mode de circulation de l’air est le premier critère de différenciation entre les modèles. Le choix entre convection naturelle et forcée dépend de la nature de vos échantillons et de la précision requise.
La convection naturelle : douceur et absence de turbulences
Dans une étuve à convection naturelle, l’air circule par simple poussée d’Archimède : l’air chaud monte, se refroidit au contact des parois et redescend. Ce processus convient aux échantillons légers, pulvérulents ou fragiles qui pourraient être déplacés ou contaminés par un flux d’air trop dynamique. C’est le choix privilégié pour le séchage délicat ou le maintien en température de cultures microbiologiques.
La convection forcée : réactivité et homogénéité
L’étuve ventilée, ou à convection forcée, utilise une turbine pour brasser l’air de manière constante. Ce système permet d’atteindre la température de consigne plus rapidement et garantit une homogénéité thermique supérieure, essentielle pour les protocoles de traitement thermique complexes. C’est l’outil indispensable pour les essais nécessitant une répétabilité rigoureuse, où chaque échantillon doit subir exactement le même cycle thermique.
Spécificités techniques : étuves à vide et à gradient
Certaines applications exigent des conditions environnementales particulières pour éviter l’oxydation ou favoriser l’évaporation à basse température.
Les étuves à vide permettent, en abaissant la pression interne, de sécher des substances thermosensibles sans altérer leur structure chimique. Elles sont cruciales pour éliminer les solvants résiduels dans les polymères. Les étuves à gradient, quant à elles, créent un différentiel de température contrôlé entre deux points de la chambre. Elles sont utilisées en recherche et développement pour étudier le comportement d’un matériau soumis à différentes températures simultanément, optimisant ainsi les phases de caractérisation.
La disposition des échantillons doit respecter la circulation du flux d’air. Une surcharge transforme chaque échantillon en un obstacle physique, créant une zone de stagnation thermique où l’air peine à circuler. Cette obstruction modifie localement le transfert de chaleur et crée des zones froides qui faussent vos mesures. Une répartition aérée, utilisant les grilles fournies par le fabricant, est un impératif technique pour garantir la validité de vos tests.
Critères de dimensionnement et sécurité
Le choix d’une étuve dépasse la simple plage de température. Le volume utile doit être adapté à la taille et au nombre de vos échantillons, car un volume trop grand augmente inutilement la consommation énergétique et le temps de montée en température.
| Critère | Impact sur l’usage |
|---|---|
| Volume de la chambre | Détermine la capacité de traitement simultané. |
| Type de régulation | Influence la stabilité et la précision (±2 °C ou mieux). |
| Thermostat de sécurité | Protection indispensable contre les surchauffes accidentelles. |
| Matériau interne | Inox 304 ou 316 pour la résistance à la corrosion chimique. |
La sécurité est un point non négociable. Toute étuve moderne doit être équipée d’un thermostat de sécurité indépendant, capable de couper l’alimentation électrique en cas de défaillance du régulateur principal. Pour les applications impliquant des produits chimiques volatils, la présence d’un registre d’air réglable ou d’un système d’évacuation des gaz est indispensable pour prévenir tout risque d’explosion ou d’inhalation toxique.
Applications industrielles et scientifiques
La polyvalence des étuves de laboratoire les rend présentes dans de nombreux secteurs. En industrie pharmaceutique, elles servent aux tests de stabilité des principes actifs. Dans le domaine des matériaux, elles sont utilisées pour la post-cuisson de résines ou la polymérisation contrôlée. En agroalimentaire, elles permettent la détermination précise de l’extrait sec ou du taux de cendres par dessiccation. Enfin, dans l’enseignement supérieur, elles constituent le support pédagogique principal pour illustrer les phénomènes de cinétique chimique et les méthodes de séchage industriel. La maîtrise de cet outil est, pour tout technicien ou chercheur, la garantie d’une donnée expérimentale fiable et exploitable.
